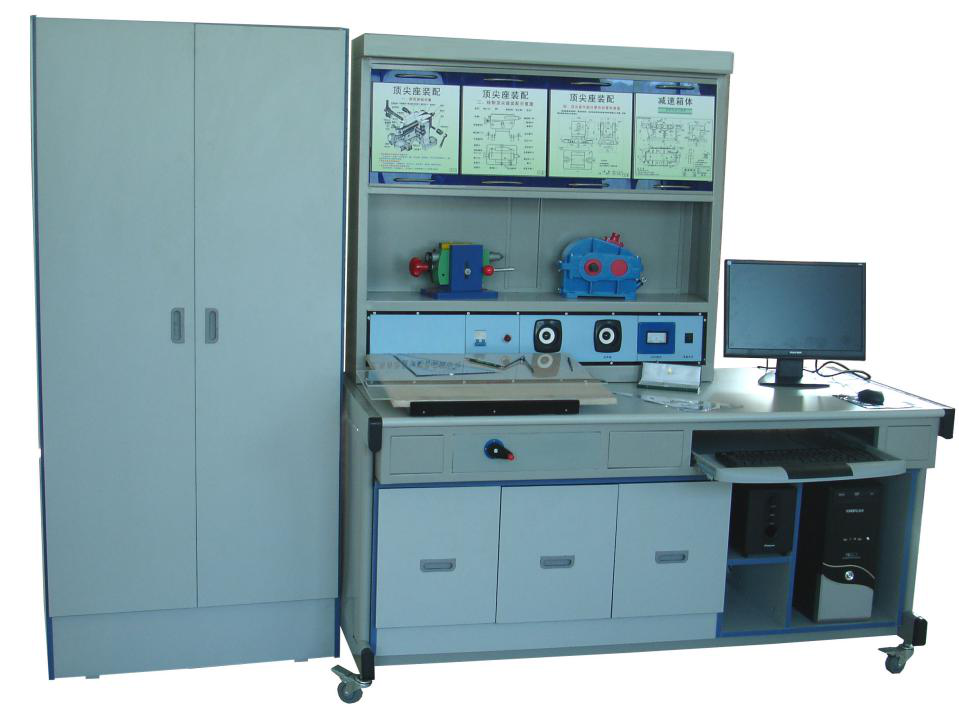

TYK-FZ07型 機械制圖多媒體三維測繪設計實訓裝置
一、概 述 本公司首創研制開發，集設計、測繪、創新于一體的TYK-FZ07型 機械制圖多媒體三維測繪設計實訓裝置，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程?！稒C(jī)械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。本機械制圖實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備?！⊥瑫r(shí)，借助于計算機圖形學技術和多媒體技術，采用機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用36件模型供學生使用。 二、產品特點 1、實驗臺采用市場主流計算機一套 2、利用多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。 3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。 4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生...
分類：
分享
相關產品
描述
一、概 述
本公司首創研制開發，集設計、測繪、創新于一體的TYK-FZ07型 機械制圖多媒體三維測繪設計實訓裝置，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程?！稒C(jī)械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。本機械制圖實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備?！⊥瑫r(shí)，借助于計算機圖形學技術和多媒體技術，采用機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用36件模型供學生使用。
二、產品特點
1、實驗臺采用市場主流計算機一套
2、利用多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
三、本機械制圖實訓裝置的任務
1、培養繪制工程圖樣的能力。
2、培養閱讀工程圖樣的能力。
3、培養徒手繪畫草圖的能力。
4、培養對三維空間邏輯思維和形象思維能力。
四、主要技術參數
1、工作電源：?jiǎn)蜗?20V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
五、配備清單
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
組合體疊加
|
1件
|
用三維動畫來演示模型，方便學生繪制圖形
|
|
2
|
組合體讀圖方法
|
1件
|
|
|
3
|
組合體接頭切割
|
1件
|
|
|
4
|
組合體切割
|
1件
|
|
|
5
|
組合體線面分析法
|
1件
|
|
|
6
|
組合體形體分析法1
|
1件
|
|
|
7
|
組合體形體分析法2
|
1件
|
|
|
8
|
組合體軸承蓋
|
1件
|
|
|
9
|
組合體軸承座
|
1件
|
|
|
10
|
蝸輪箱1
|
1件
|
|
|
11
|
蝸輪箱2
|
1件
|
|
|
12
|
蝸輪箱體
|
1件
|
|
|
13
|
閥體
|
1件
|
|
|
14
|
夾具體
|
1件
|
|
|
15
|
軸1
|
1件
|
|
|
16
|
軸2
|
1件
|
|
|
17
|
套筒
|
1件
|
|
|
18
|
主軸
|
1件
|
|
|
19
|
支架
|
1件
|
|
|
20
|
減速箱體
|
1件
|
|
|
21
|
槽配合
|
1件
|
|
|
22
|
拔叉
|
1件
|
|
|
23
|
箱體
|
1件
|
|
|
24
|
端蓋
|
1件
|
|
|
25
|
板蓋
|
1件
|
|
|
26
|
半剖1
|
1件
|
|
|
27
|
半剖2
|
1件
|
|
|
28
|
復合剖
|
1件
|
|
|
29
|
階梯剖
|
1件
|
|
|
30
|
局部剖
|
1件
|
|
|
31
|
全剖
|
1件
|
|
|
32
|
連桿
|
1件
|
|
|
33
|
斜剖
|
1件
|
|
|
34
|
旋轉剖
|
1件
|
|
|
35
|
斷面剖1
|
1件
|
|
|
36
|
斷面剖2
|
1件
|
|
|
37
|
一號繪圖板、90cm丁字尺、繪圖儀器一盒5件、曲線板、三棱比例尺、不銹鋼多用擦圖片、多功能模塊、三角板一副、繪圖鉛筆1套5支、繪橡皮擦
|
1套
|
各1件
|
|
38
|
多媒體機械制圖軟件內容：36件模型三維動畫；丁字尺的使用；丁字尺和三角板組合使用方法；曲線板的使用；鉛筆的使用；分錐的使用；圖紙幅面、圖線、字體、尺寸標注；幾何作圖等。
|
1套
|
軟件用三維動畫來演示模型；用動畫語音來講解繪圖工具的使用方法和作圖標準。
|
