TYK-FZ03型《機械原理》多媒體仿真設計綜合實驗裝置

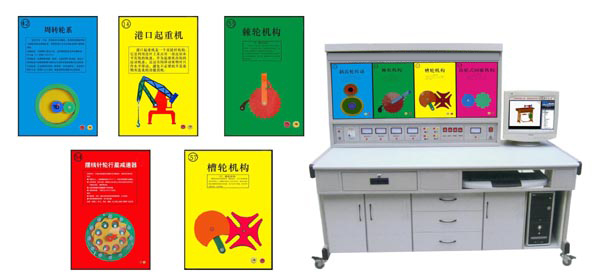

一、概??? 述 ??? 本公司首創研制開發，集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《機械基礎》、《機械設計》、《機械原理》、《機械零件》等課程。LG-FZ03型《機械原理》多媒體仿真設計綜合實驗裝置具有理論性和實踐性的雙重特點。本實驗裝置從內容構成上包含原理基礎和基礎設計二部分。實驗裝置采用機械原理多媒體軟件用電腦動畫語音演示模型運動規律，同時也可以聲動、同步演示模型；多媒體軟件包含70件機構模型動畫內容和部分設計軟件；實驗裝置采用70塊模塊板模型和說明供學生使用；模塊板可隨課程內容需要進行更換操作。 ? 二、產品特點 1、實驗臺采用市場主流電腦主機一臺、22寸顯示器一臺、鼠標、鍵盤各一個。 2、利用多媒體軟件界面，用二/三維動畫生動演示各種機構運動全過程、并且采用語音講解各種機構功能和原理，使學生實現理論與實際的緊密結合。 3、利用模塊板文字圖表說明文件，指導學生獨立分析機械基礎結構和運動方式，培養看圖識圖分析能力。 4、利用實物模型讓學生深入了解機構組成和結構原理，增加學生設計與分析課程內容...
分類：
分享
相關產品
描述
一、概??? 述
??? 本公司首創研制開發，集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《機械基礎》、《機械設計》、《機械原理》、《機械零件》等課程。LG-FZ03型《機械原理》多媒體仿真設計綜合實驗裝置具有理論性和實踐性的雙重特點。本實驗裝置從內容構成上包含原理基礎和基礎設計二部分。實驗裝置采用機械原理多媒體軟件用電腦動畫語音演示模型運動規律，同時也可以聲動、同步演示模型；多媒體軟件包含70件機構模型動畫內容和部分設計軟件；實驗裝置采用70塊模塊板模型和說明供學生使用；模塊板可隨課程內容需要進行更換操作。
?
二、產品特點
1、實驗臺采用市場主流電腦主機一臺、22寸顯示器一臺、鼠標、鍵盤各一個。
2、利用多媒體軟件界面，用二/三維動畫生動演示各種機構運動全過程、并且采用語音講解各種機構功能和原理，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析機械基礎結構和運動方式，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解機構組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用70件模型和70塊文字圖表板和6個設計軟件，分別介紹各種機構的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表板和模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
四、配置清單?
|
