一、產品描述

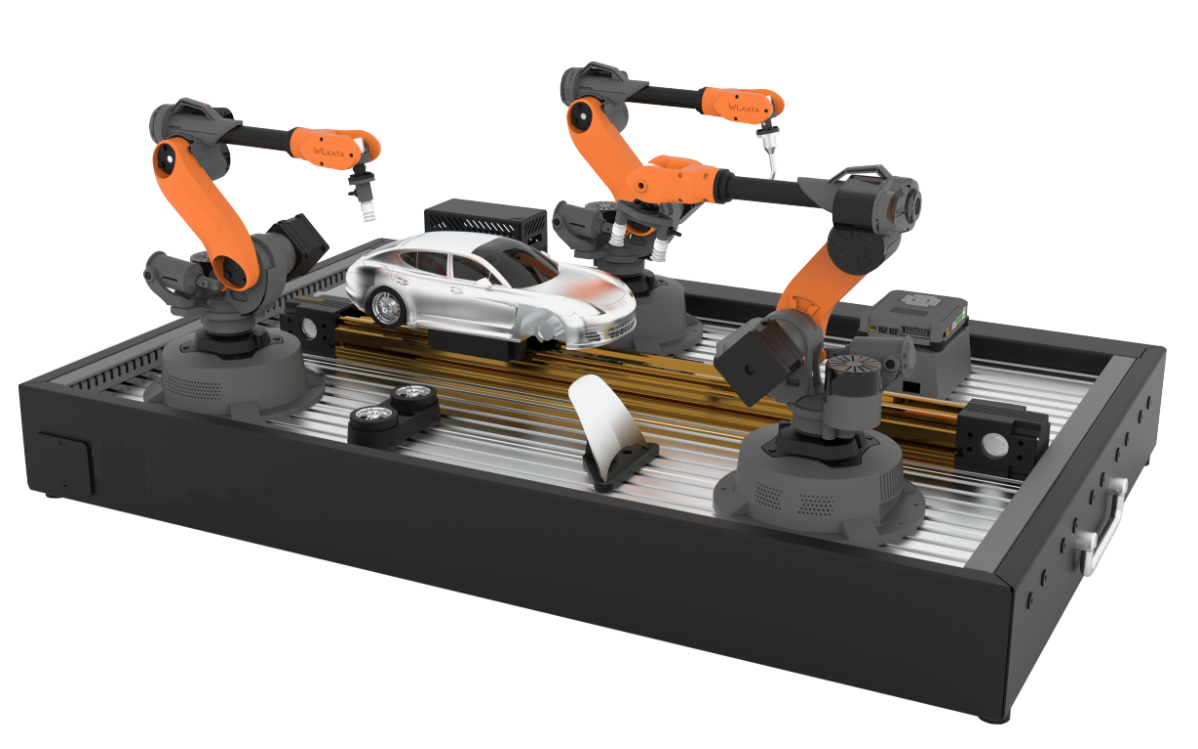

  TYK-QCZP02型 機器人汽車裝配產線是一個集焊接、裝配、行為控制與執行等多功能于一體的綜合系統。它集中了傳感器技術、信息處理、電子工程、計算機工程、自動化控制工程以及人工智能等多學科的研究成果，代表機電一體化的高級集成技術。
1、該套汽車裝配模擬產線由桌面級工業機器人、直線導軌及仿真車模型組成，可實現車模型流水線搬運、機器人車輪及引擎蓋組裝、模擬焊接等工序，場景可自動實現車模裝配、拆卸持續循環任務。
2、產品尺寸：900mm*500mm*350mm
二、功能單元參數
（一）桌面六軸機器人參數
1、軸數：6+1軸；
2、極限負載：500 g；
3、工作范圍：315mm；
4、重復定位精度：±0.5 mm；
5、電源電壓：100 -240 V, 50/60 Hz；
6、電源輸入：12 V/5 A DC；
7、工作溫度：-20℃~70℃
8、凈重（機械臂本體）：1.5Kg；
9、底座尺寸：直徑160mm；
10、材料：鋁合金，ABS 工程塑料；
11、控制器：集成控制器
12、多功能控制器：配置顯示屏，支持USB串口、藍牙、WIFI、RS485等通訊方式，支持PC Studio程序下載、存儲，擴展接口包含：
12.1、GPIO多功能復用接口 ×4；
12.2、PWM末端工具接口 ×1；
12.3、步進電機控制擴展接口 ×1；
12.4、RS485接口×2；
12.5、12V電源接口 ×1；
12.6、USB串口 ×1。
13、機器人安裝方式：桌面；
14、應用程序：國產自主控制軟件Studio（支持點位示教、圖形化、Python等編程方式），除中文外，要求支持國際化語言模式，包含英文等，軟件支持機械臂角度模式/坐標模式控制，支持末端工具及擴展配件（傳送帶、滑軌）編程控制，可與數字孿生軟件實現虛實結合；
15、末端配件：氣動套件
15.1、氣動套件
15.1.1、氣泵工作電壓：5V
15.1.2、氣泵尺寸：84mm x 108mm x 48mm
15.1.3、氣泵壓力：正壓120kPa，負壓60kPa
15.1.4、單頭吸盤（重量13g，吸盤直徑12mm）
16、支持控制方式：APP、藍牙示教器、PC、機器視覺、語音
17、控制軟件兼容Windows，macOS，Linux
18、支持ROS、Matlab、V-rep、Arduino、C、C++、Python等二次開發，提供Python SDK、Arduino API等開發工具包
（二）、滑軌套件參數
1、★最大運行負載10kg
2、★有效行程500mm
3、重復定位精度±0.5mm
4、重量：4.6kg
（三）、智能一體化底座
1、尺寸：900mm×600mm
2、采用型材、鈑金外框，復合人體工學設計，具備良好展示性；
3、電源模塊：內置220V轉12V電源模塊，品字電源輸入，配置端子臺接口；
4、人機交互：配置急停、重啟、電源開關、自定義功能按鈕；
5、實訓臺安裝橡膠地腳具有調平功能。
（四）其他配件參數
1、金屬車模型。車輪、引擎蓋可拆卸
2、雙指吸盤（重量17.5g，吸盤直徑12mm，雙指間距50mm）
3、模擬焊接頭：LED焊接仿真演示
三、配件清單
桌面六軸工業機器人*3、滑軌套件*1、智能一體化底座*1、金屬車模型*1
