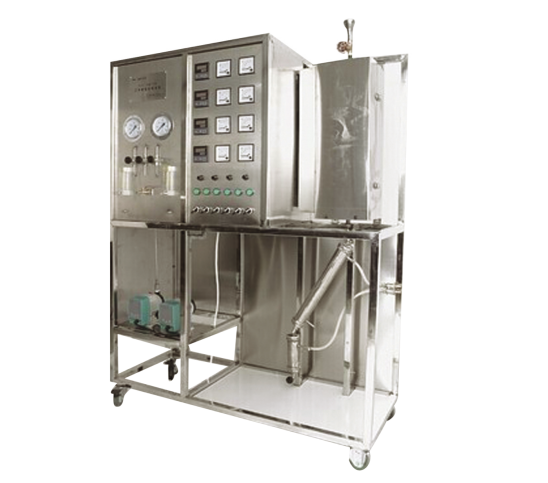

（TYK-QCH03A型 數字型氣固相流化床催化反應實驗裝置）

一、裝置功能
1.了解流化床反應器的工作原理及結構。
2.加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

二、主要配置
流化床反應器、加熱爐、預熱器、計量泵、風機、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力表、不銹鋼框架及控制屏。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數
1.流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，不銹鋼材質。催化劑裝載量：10-50ml。
2.反應器加熱爐：Φ260×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，*高使用溫度：600℃。
3.預熱器：304不銹鋼，內徑Φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。
4.氣體轉子流量計量程：0.05-0.5L/min。
5.風機：采用空氣旋渦泵；功率：370W；*大風壓：11.76KPa；*大風量：48m3/h。
6.微型隔膜計量泵；功率：30W；*大流量：3L/h；沖程頻率：120n/min。
7.濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，精度：±1%。
8.冷凝器：φ40×400mm；氣液分離器：φ50×150mm。
9.各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
10.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
11.外形尺寸：1600×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
四、測控組成

五、TYK-QCH03A數字型增加的功能
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
