一、裝置功能
1. 單容及雙容液位對象特征參數測定實驗，了解復雜過程控制系統的構成。掌握復雜過程控制--串級控制方法（上下水箱液位串級控制）。
2. 測定離心泵恒流量、恒壓力控制系統在節躍干擾作用下，離心泵出口流量的過渡過程，利用*大偏差、余差、衰減比、振蕩周期和過渡時間等參數評價離心泵恒流量控制系統的控制質量。
3. 掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響。
4. 用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數。
5. 熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。
6. 對現場在線運行儀表的故障查找并及時排除。
7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

二、設計參數

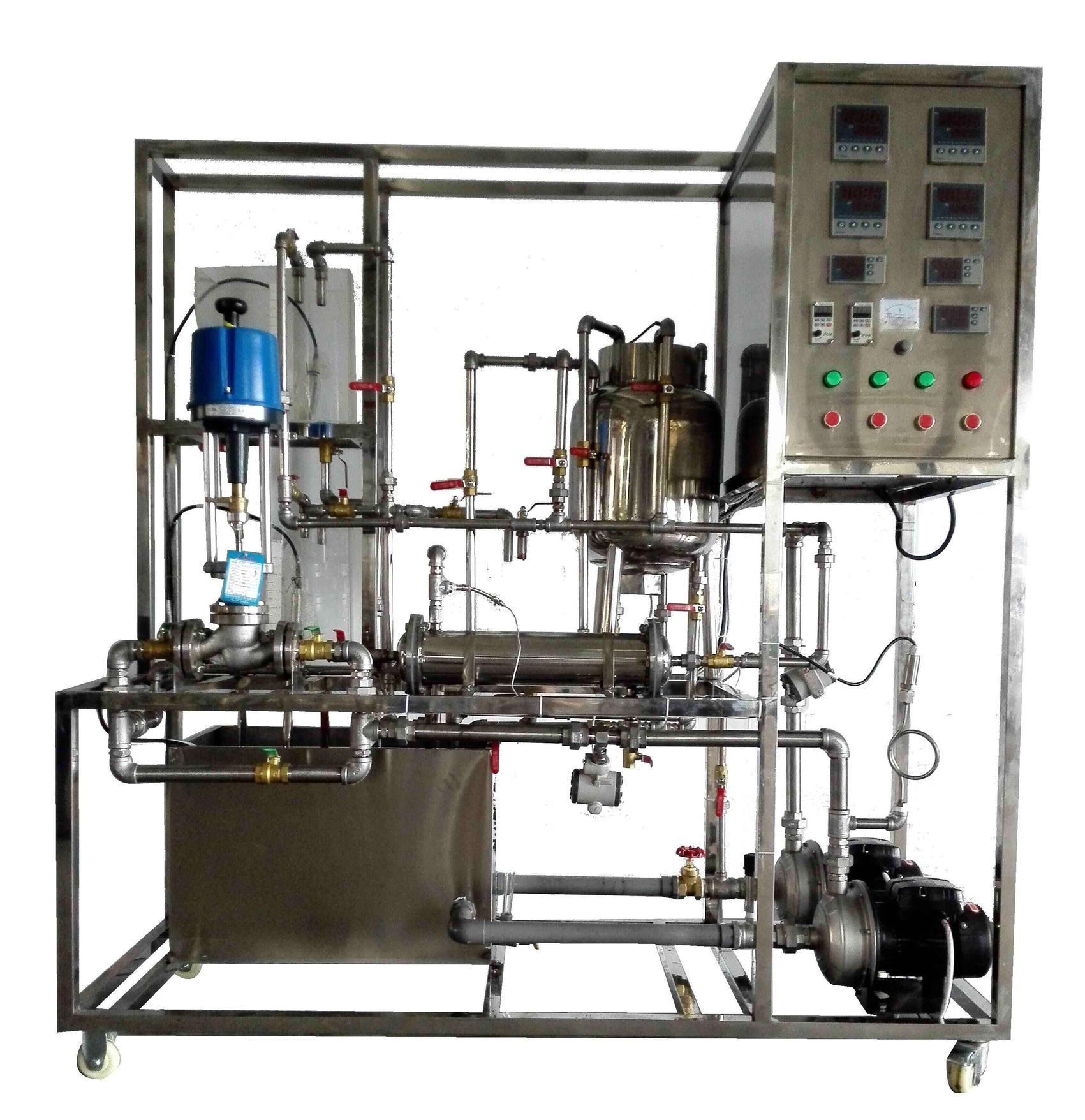

1.TYK-YB02型 計算機過程控制化工儀表實訓裝置整體采用工程化布局，設備主體：2000×700×2000mm（長×寬×高），可根據實訓場地實際高度和場地面積進行調整。
2.溫度：常溫-70℃，液位100-400mm。
三、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：600×500×1300mm（長×寬×高）。
四、公用設施
1.水：LGH-YB02型 計算機過程控制化工儀表實訓裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2.電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
五、設備參數
1.不銹鋼臥式離心泵：WB50/037  H=36m ，Q= 3.5m3/h， 兩臺。
2.渦輪流量傳感器：流量范圍0.4～6.0m3/h，兩臺。
3.電動調節閥：DN20，4-20mA輸出，精度：0.5%FS  ，一臺。
4.鍋爐：304不銹鋼夾套加熱鍋爐，容積20L,加熱功率1.5KW。
5.上水箱：有機玻璃200x300x300mm，一個。
6.中水箱：有機玻璃200x300x300mm，一個。
7.下水箱：有機玻璃200x300x300mm，一個。
8.儲水箱：304不銹鋼600x300x500mm，一個。
9.列管換熱器：304不銹鋼Ф500x900mm，換熱面積0.5m2，一臺。
10.液位傳感器：0-500mm插入式液位計，三支。
11.單相矢量變頻器，規格：（0-50）Hz，功率750W，兩臺。
12.壓力傳感器：0-0.5MPa和-0.1-0MPa。
13.溫度檢測點：5點。
14.壓力檢測點：2點。
15.液位檢測點：3點。
16.流量檢測點：2點。
17.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。
六、上位機監控軟件
    RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
七、測控組成
