一、功能特點?

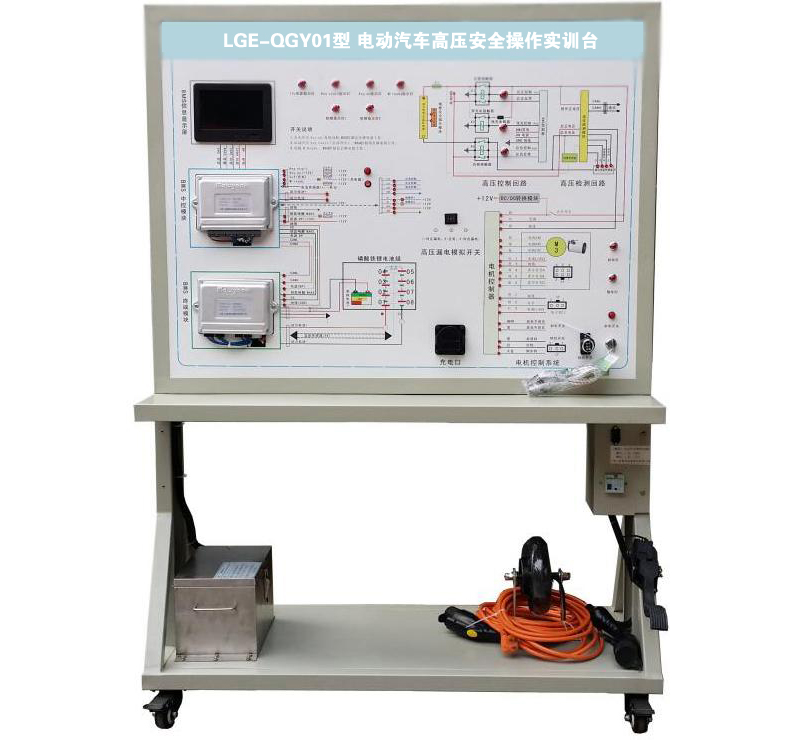

1.該設備完整展示電動汽車高壓安全防護系統(包括電動汽車的電源系統、電機系統、顯示系統及BMS實物元件為基本組件，能體現高壓系統電氣原理及上下電邏輯；高壓系統的安全防護措施及安全檢測,配電系統：安裝總正繼電器、總負繼電器、預充繼電器與預充電阻)，可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。?
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖(包含：①完整的電動車高壓系統②完整的電機控制系統③完整的磷酸鐵鋰電池組管理系統與顯示系統）；?
?? 學員可直觀對照電動汽車整車高壓安全防護系統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護系統的工作原理。?
3.面板上安裝有點火開關、電動汽車真實磷酸鐵鋰電池組，電動汽車安全維修塞插頭模塊，高壓電路仿真系統，安全繼電器組件，漏電保護模塊與模擬操縱開關。?
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。?
5.工作采用電動車電池組電源，其他系統的12V直流電源由DC/DC模塊提供，安裝電動車國標220V充電口與充電槍，真實實現電動車的充電操作。?
6.真實的電動汽車高壓安全防護系統器件，安全繼電器（包括總正繼電器、總負繼電器、預充繼電器）通過電動車的高壓安全系統控制單元能正?？刂婆c工作；?
?? 高壓安全系統控制單元采用CAN-BUS通信控制；?
7.真實的電動汽車霍爾式電流傳感器，系統真實檢測的電流數據流且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實顯示。?
8.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信控制喚醒等信號。?
9.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。?
10.高壓安全系統控制單元采用CAN-BUS通信顯示安全報警、“READY”等信號信息。?
11.真實電動車的電機系統，可正常運行電動車電機各工況；高壓安全系統報警后，通過CAN-BUS通信控制安全繼電器工作，且電機停機。?
11.真實電動車的高壓安全系統，國標充電槍插入設備充電口后；高壓安全系統通過CAN-BUS通信控制安全繼電器工作，且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。?
12.真實的電動汽車高壓安全預充電器件，預充繼電器通過電動車的高壓安全系統控制單元能正常控制與工作，高壓安全系統控制單元采用CAN-BUS通信控制。?
13.真實的電動汽車放電器件（電機系統等），可正常運行電動車電機各工況；通過CAN-BUS通信控制與檢測放電器件（電機系統等）電流、電壓等工況且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實同步顯示。?
二、技術規格?
1.? 外接電源：交流220V±10% 50Hz?
2.? 工作電壓：直流12V等?
? ? ?高壓源：72V?
? ? ?磷酸鐵鋰電池組：72V
3.? 工作溫度：-40℃～+50℃?
4.? 外形尺寸：1240×600×1700mm(長×寬×高)?
三、實驗項目?
1. 電動車高壓保護原理實驗
2. 高壓電路漏電保護仿真原理
3. 高壓蓄電池拆裝維修實驗
4. 高壓電路維修操作仿真實驗等?
四、配置清單（每臺）?

序號?	名?????? 稱?	規格型號?	單位?	數量?
1?	控制面板與檢測臺?	1.裝有各種檢測端子以及彩色原理圖? 2.冷板沖壓成形移動臺架:1240*600*1700mm(長×寬×高)? 3.帶4只可移動腳輪:?	套?	1?
2?	電動汽車電機與電池等組件的運行臺?	1.40*40*3mm方管焊接臺架:1240*600*700mm(長×寬×高)? 2.帶4只可移動腳輪:? 3.電機與電池等組件?	套?	1?
3?	電動汽車磷酸鐵鋰電池?	磷酸鐵鋰電池，帶鐵外殼總成與接線；? 72V? 帶CAN-BUS通訊與電池管理器?	套?	1?
4?	電動汽車電動機?	1kW電動機帶霍爾傳感器? 額定電壓：72V? 冷卻方式:風冷?	套?	1?
5?	電動汽車直流無刷電機控制器?	額定電壓：72V?	套?	1?
6?	BMS-7寸彩屏顯示器?	帶CAN-BUS通訊?	套?	1?
7?	電子油門踏板?	配套?	只?	1?
8?	點火開關?	配套?	只?	1?
9?	剎車開關?	配套?	只?	1?
10?	擋位開關?	配套?	只?	1?
11?	車載充電器?	72V5A配套?	臺?	1?
12?	DC-DC轉換器?	（72/12V）?	套?	1?
13?	電動汽車充電槍與插座?	電動汽車國標,CEBEA?	套?	1?
14?	電池管理系統?	帶CAN-BUS通訊；? 磷酸鐵鋰電池終端控制ECU；? 磷酸鐵鋰電池中控控制ECU；? 磷酸鐵鋰電池顯示屏控制ECU車載ECU；?	套?	1?
15?	電動汽車高壓安全系統?	高壓控制回路系統(大電流總正繼電器/總負繼電器/預電繼電器等）；? 高壓檢測回路系統（絕緣/電流檢測傳感器）；? 電動汽車高壓安全控制ECU（帶CAN-BUS通訊）；?	套?	1?
16?	霍爾式電流傳感器?	國標產品?	套?	1?
17?	故障模擬與排除裝置?	配套?	套?	1?
18?	設備教師手冊?	配套?	套?	1?
19?	設備合格證、保修卡?	配套?	套?	1?
