一、設備簡介

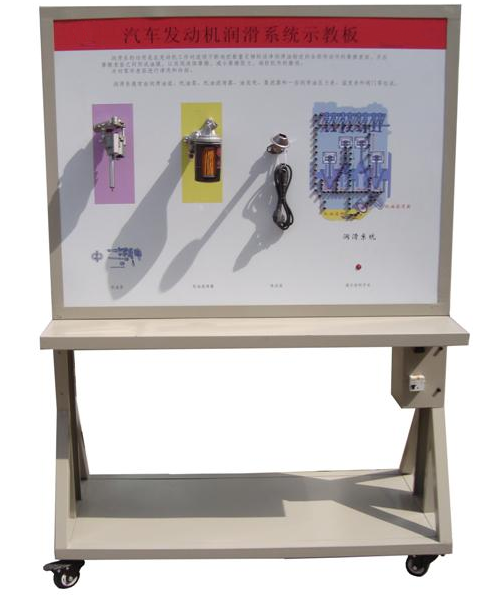

? ? 汽車潤滑系示教板采用全新發動機潤滑系統進行解剖處理，全面展示發動機潤滑系統的內外結構（各部件齊全，剖面位置合理）。并輔以彩色發動機潤滑系統結構原理圖，可有效增強教學效果。

二、設備結構功能

1.對潤滑系統進行解剖處理，各剖面噴涂不同顏色，全面展示發動機潤滑系統的內外結構。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照發動機潤滑系統結構原理圖和實物，認識和分析發動機潤滑系統的工作原理。
3.示教板面板上安裝有不同顏色的LE燈，通過 LED燈順序閃爍方式，可動態演示潤滑油在發動機油路中的流向。
4.示教板面板上安裝有檢測喘子，可直接在面板上檢測滑潤系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm 冷板沖壓成形結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有 40cm左右的桌面，方便放需資料、輕型檢測儀器等。

6.示教板工作采用普通 220V交流電源，經內部電路變壓整流轉換成 12V 直流電源，無需蓄電池，減少充電的麻煩，12V 直流電源有防短路功能。

三、技術規格

1.外形尺寸（約）∶1240×600×1700mm（長×寬×高）

2.外接電源∶AC 220V±10% 50Hz?

3.工作電壓∶DC 12V?

4.工作溫度∶-40℃~+50℃

5.顏色∶7032?

6.鋼管∶40*40*3mm

7.機柜∶1.5mm冷板沖中壓成形，背面設置維修門

8.移動力腳輪∶100*60mm
