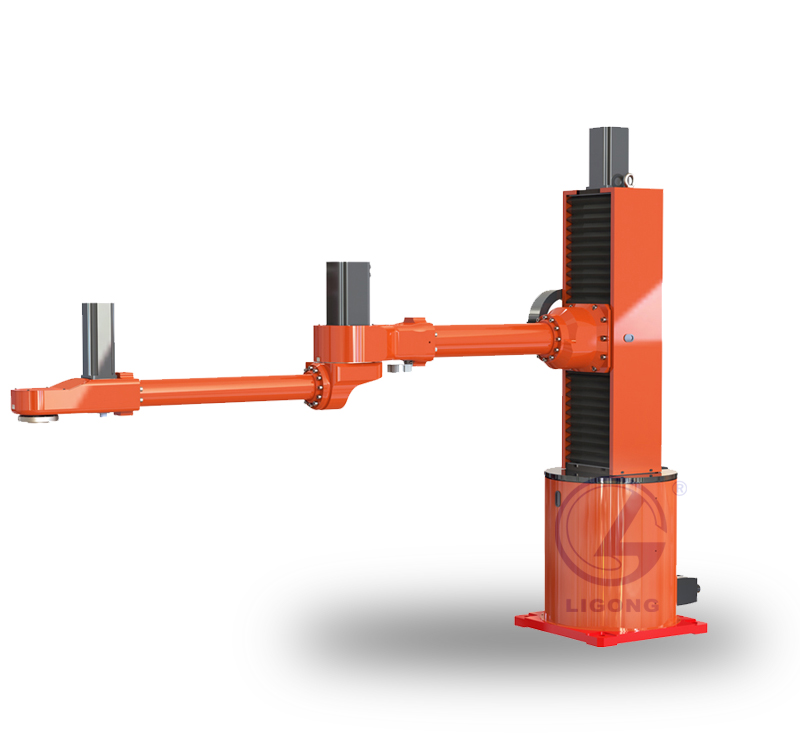

? ? ? LG-CY420型 沖壓工業機器人主要針對大型沖壓行業，特別是汽車行業、家電行業。目前市場上針對大型沖壓使用多關節工業機器人大多屬于六軸串聯（六關節）機器人，價格相對較高。該款機器人專針對此情況研發，生產成本相對較低，在價格上有其絕對優勢。在大型沖壓行業中，基本普遍使用國外重載機器人，相對于國內來說，重載機器人技術領域幾乎空白。 為響應市場使用靈活要求，LG-CY420型 沖壓工業機器人采用模塊化結構設計。對于其臂長采用可變式設計，針對不同的使用場合，機器人可以隨意制定所需臂長。通過其結構較強互換性，該款機器人可衍生出多款系列產品。 一、產品特點及優勢?
1、超長臂展：LG-CY420型?沖壓工業機器人具有超長臂展，臂展達到2000mm，能應對沖壓領域各種工況，完美適應各噸位壓機?
2、超大負載：LG-CY420型?沖壓工業機器人其有效負載能力達到20kg，板料面積尺寸能達到1800mm*1000mm，基本覆蓋沖壓領域各類產品，?
3、超高精度：LG-CY420型?沖壓工業機器人具有超高精度，精度達到0.08mm，充分滿足沖壓行業使用。?
4、快速改型：LG-CY420型?沖壓工業機器人采用模塊化設計，互換性能。對于機器人臂采用可更換設計，臂長可以根據實際工況進行定制設計、更換。負載能力可根據臂長變化而靈活提升。?
5、具有先天優勢：其20kg負載，臂長2000mm,沖壓搬運行業中完全可替換50kg六軸機器人且具有高速度的優勢，在自動化生產過程中實現低投入，高產出。
二、技術參數

工業機器人		LG-CY420
自由度		4
額定負載		20Kg
*大工作半徑		2000mm
重復定位精度		±0.08mm
運動范圍	J1	±145°
	J2	±135°
	J3	±240mm
	J4	±180°
額定速度	J1	108°/s，1.88rad/s
	J2	148.76°/s,2.60rad/s
	J3	500mm/s
	J4	225°/s,3.93rad/s
*高速度	J1	216°/s，3.77rad/s
	J2	198°/s,3.54rad/s
	J3	667mm/s
	J4	375°/s,6.54rad/s
容許慣性矩	J4	6.5kg㎡
容許扭矩	J4	90Nm
適用環境	溫度	0～45°
	濕度	20%～80%
	其他	避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子）
示教器線纜長度		8米
本體-柜體連接線長度		6米
I/O參數		數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1）
電源容量		5.6kVA
額定功率		4.5kW
額定電壓		3相AC380V
額定電流		8.1A
防護等級		IP54
安裝方式		地面安裝
本體重量		280kg
控制柜防護等級		IP53
控制柜尺寸		660（寬）×450（厚）×950（高）-立式
控制柜重量		50Kg

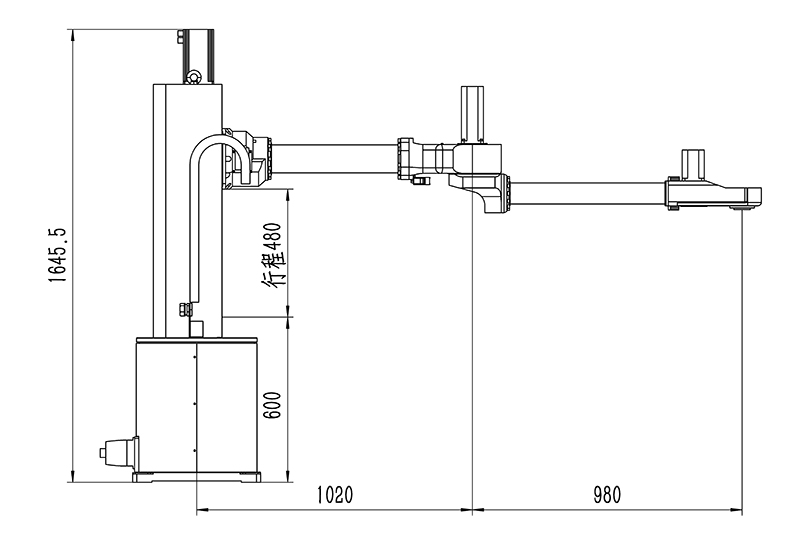

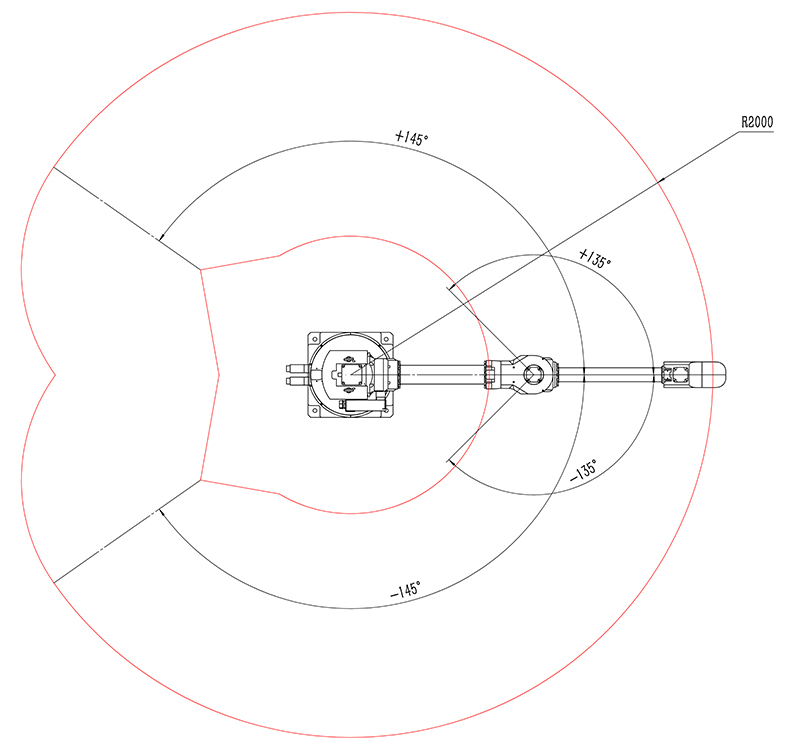

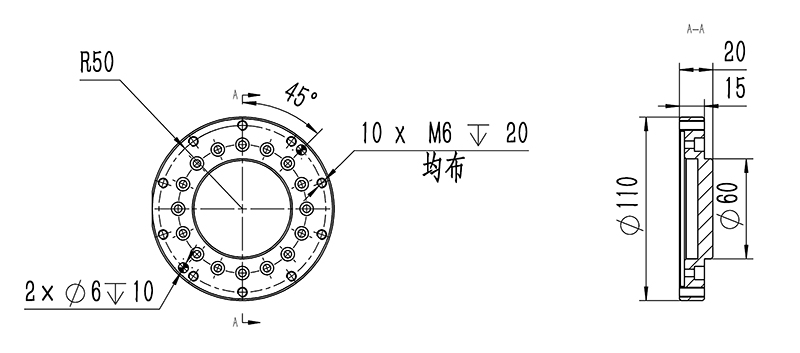

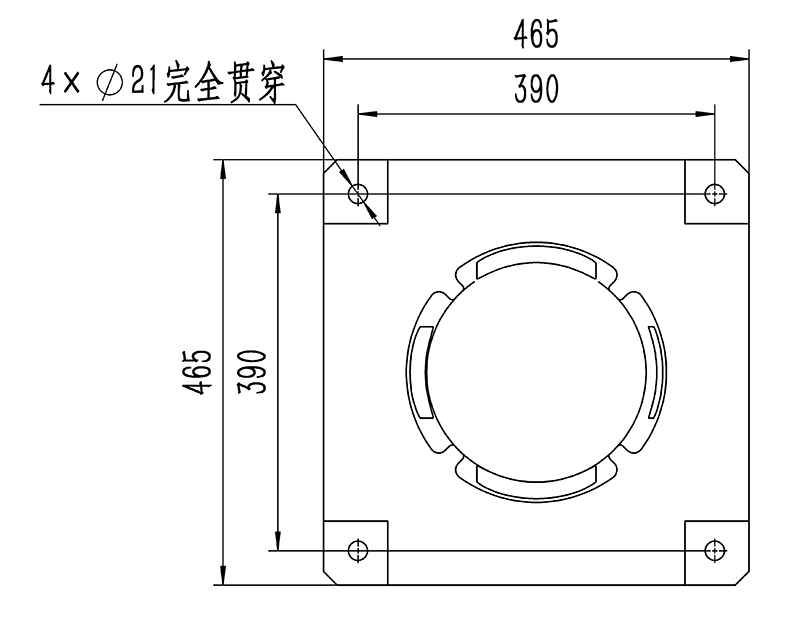

三、工業機器人參數圖
