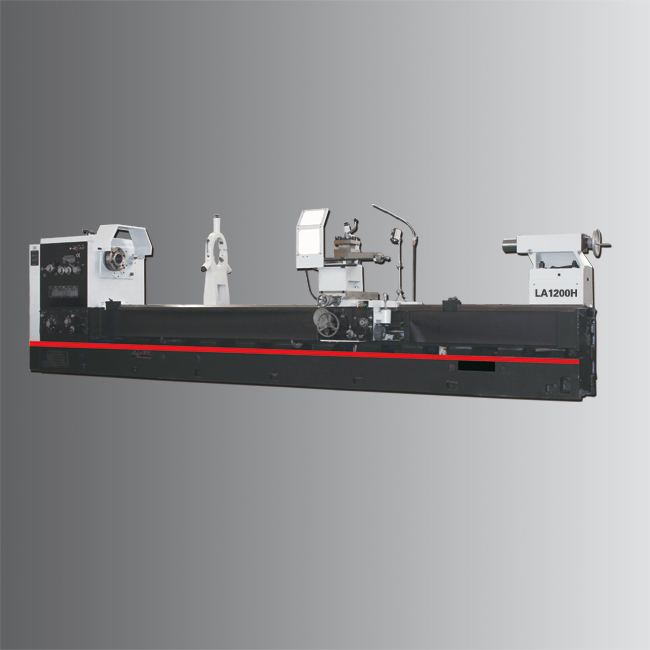

TYK800H/TYK1000H/TYK1200H 車床
型號 MODEL TYK 800H TYK 1000H TYK1200H 貨號 Item No. P4602000 P4613000 P4603000 加工能力 CAPACITIES 床身上*大回轉直徑 Max.swing over bed Φ800mm Φ1000mm Φ1200mm 橫拖板上*大回轉直徑 Max.swing over cross slide Φ485mm Φ685mm Φ800mm 兩頂尖距 Center distance 1000 /1500 /2000 /3000 /4000 /5000 /6000 /8000 /10000mm 馬鞍上*大回轉直徑 Max.swing over gap Φ1000mm Φ1200mm Φ1400mm 花盤前馬鞍有效長度 Valid length of gap 300m 300m 300m 床身寬度 Bed width 550mm 550mm 550mm 床頭箱 HEAD-STOCK 主軸孔徑 Spindle hole Φ105mm/Φ130mm(可選） 主軸端部尺寸 Spindle nose C-11 or D-11/C-15 or D-15（可選） C-11 or D-11/C-15 or D-15（可選） C-11 or D-11/C-15 or D-15（可選） 主軸錐孔 Spindle taper 1:20 1:20 1:20 主軸轉速范圍（級數） Spindle speed...
分享
相關產品
描述
| 型號 | MODEL | TYK 800H | TYK 1000H | TYK1200H |
| 貨號 | Item No. | P4602000 | P4613000 | P4603000 |
| 加工能力 | CAPACITIES | |||
| 床身上*大回轉直徑 | Max.swing over bed | Φ800mm | Φ1000mm | Φ1200mm |
| 橫拖板上*大回轉直徑 | Max.swing over cross slide | Φ485mm | Φ685mm | Φ800mm |
| 兩頂尖距 | Center distance | 1000 /1500 /2000 /3000 /4000 /5000 /6000 /8000 /10000mm | ||
| 馬鞍上*大回轉直徑 | Max.swing over gap | Φ1000mm | Φ1200mm | Φ1400mm |
| 花盤前馬鞍有效長度 | Valid length of gap | 300m | 300m | 300m |
| 床身寬度 | Bed width | 550mm | 550mm | 550mm |
| 床頭箱 | HEAD-STOCK | |||
| 主軸孔徑 | Spindle hole | Φ105mm/Φ130mm(可選） | ||
| 主軸端部尺寸 | Spindle nose | C-11 or D-11/ C-15 or D-15（可選） |
C-11 or D-11/ C-15 or D-15（可選） |
C-11 or D-11/ C-15 or D-15（可選） |
| 主軸錐孔 | Spindle taper | 1:20 | 1:20 | 1:20 |
| 主軸轉速范圍（級數） | Spindle speeds(Number) | 14-750RPM(18 STEPS) | 14-750RPM(18 STEPS) | 14-750RPM(18 STEPS) |
| 進給箱 | GEAR BOX-THREADS & FEEDS | |||
| 公制螺紋范圍（種數） | Metric threads range(kinds) | 1-240mm(54 kinds) | 1-240mm(54 kinds) | 1-240mm(54 kinds) |
| 英制螺紋范圍（種數） | Inch threads rangs(Kinds) | 28-1 TPI(36 kinds) | 28-1 TPI(36 kinds) | 28-1 TPI(36 kinds) |
| 拖板 | CARRIAGE | |||
| 中拖板行程 | Cross slide travel | 420mm | 520mm | 520mm |
| 小拖板行程 | Top slide travel | 200mm | 200mm | 200mm |
| 車刀桿尺寸 | Size of tool shank | 32*32mm | 32*32mm | 32*32mm |
| 尾座 | TAILSTOCK | |||
| 尾座套筒直徑 | Spindle diameter | Φ100mm | Φ120mm | Φ120mm |
| 尾座套筒錐度 | Spindle taper | MT6 | MT6 | MT6 |
| 尾座套筒行程 | Spindle travel | 240mm | 240mm | 240mm |
| 電機功率 | MOTOR | |||
| 主軸功率 | Spindle power | 11KW | 11KW | 11KW |
| 冷卻泵電機 | Coolant pump motor | 0.09KW | 0.09KW | 0.09KW |
| 快速進給電機 | Rapid feed motor | 1.1KW | 1.1KW | 1.1KW |
| 凈重 | N.W. | |||
| 兩頂尖距為：（1500mm） | Genter distance:(1500mm) | 4800kg | 5300kg | 5800kg |
| 外形尺寸（長*寬*高） | WEIGHT FLOOR SPACE(L*W*H) | |||
| 兩頂尖距為：(1500mm) | Genter distance: （1500mm） | 3452x1326x1390mm | 3452x1326x1390mm | 3452x1326x1390mm |
