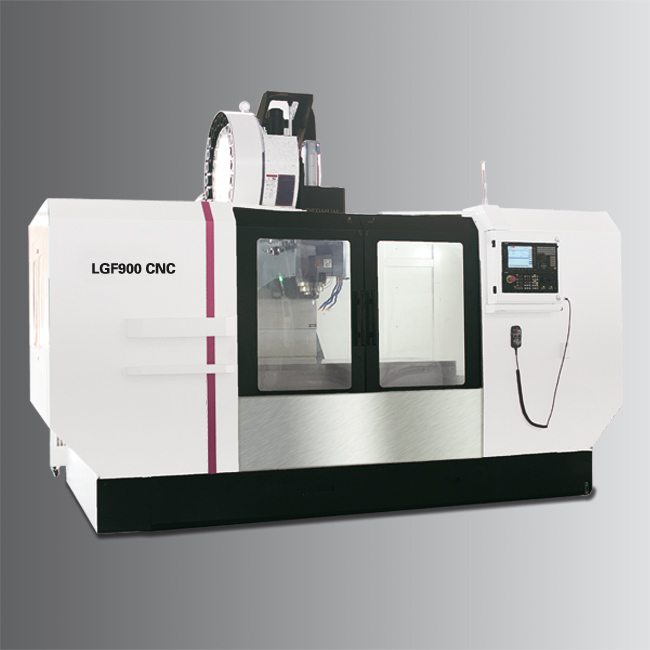

TYK900型 立式加工中心
數控系統：西門子、法那克、廣數、華中等可選。 產品型號 Model LGF900 產品編號 Code No L1190000 機床電器 Electric Supply 總功率 Total connection 40KW 380V 3PH 50Hz 主電機功率 Driving motor power 15 KW 冷卻泵功率 Coolant pump power 370W 電機扭矩（X軸、Y軸、Z軸） Torque motor(X,Y,Z axis) 36/36/36 Nm 主軸 Spindle 主軸錐度 Spindle taper ISO 50 主軸轉速 Spindle Speed 20-8000RPM 主軸中心到立柱表面距離 Distance spindle-column 960 mm *大面銑直徑 Face milling dimension (Max) ?120mm *大立銑直徑 End milling dimension (Max) ?60mm 刀庫 Magazine 刀庫容量 Capacity 24 tools *大刀具尺寸(滿刀/鄰空刀） Tool diameter (Max) ?112mm(with adjacent tool) ?200mm *大刀具重量 Tool weight (Max) 18KG 換刀時間 Time-tool changing 5 Seconds 工作臺 Table 工作臺尺寸（長×寬） Table length×width 2000x900 mm 主軸端到工作臺面距離 Distence spindle-table 12...
分享
相關產品
描述
數控系統：西門子、法那克、廣數、華中等可選。
| 產品型號 | Model | LGF900 |
| 產品編號 | Code No | L1190000 |
| 機床電器 | Electric Supply | |
| 總功率 | Total connection | 40KW 380V 3PH 50Hz |
| 主電機功率 | Driving motor power | 15 KW |
| 冷卻泵功率 | Coolant pump power | 370W |
| 電機扭矩（X軸、Y軸、Z軸） | Torque motor(X,Y,Z axis) | 36/36/36 Nm |
| 主軸 | Spindle | |
| 主軸錐度 | Spindle taper | ISO 50 |
| 主軸轉速 | Spindle Speed | 20-8000RPM |
| 主軸中心到立柱表面距離 | Distance spindle-column | 960 mm |
| *大面銑直徑 | Face milling dimension (Max) | ?120mm |
| *大立銑直徑 | End milling dimension (Max) | ?60mm |
| 刀庫 | Magazine | |
| 刀庫容量 | Capacity | 24 tools |
| *大刀具尺寸(滿刀/鄰空刀） | Tool diameter (Max) |
?112mm(with adjacent tool) ?200mm |
| *大刀具重量 | Tool weight (Max) | 18KG |
| 換刀時間 | Time-tool changing | 5 Seconds |
| 工作臺 | Table | |
| 工作臺尺寸（長×寬） | Table length×width | 2000x900 mm |
| 主軸端到工作臺面距離 | Distence spindle-table | 120-970 mm |
| T型槽(槽寬/間距/數量) | T-slot(size/distance/number) | 18mm/125mm/7 |
| *大承載重量 | Load(Max) | 1850 kg |
| 行程 | Travel | |
| X軸 | X axis | 1800 mm |
| Y軸 | Y axis | 850 mm |
| Z軸 | Z axis | 850 mm |
| 快移速度（X軸、Y軸、Z軸） | Rapid feed(X,Y,Z axis) | 20 m/min |
| 精度 | Accuracy | |
| 定位精度 | Positioning accuracy | ±0.01 mm |
| 重復定位精度 | Repeat positioning accuracy | ±0.008 mm |
| 尺寸 | Dimensions | |
| 外形尺寸(L×W×H) | Overall dimension(L×W×H) | ? |
| 包裝尺寸(L×W×H) | Packing size(L×W×H) | ? |
| 凈重/毛重 | Net weight/Gross weight | 13400/15500 kg |
| 水箱容積 | Tank capacity | 350L |
