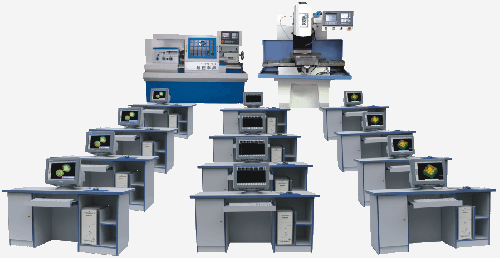

TYK-2200型 機電一體化數控編程實驗室設備（教學生產兩用型）
TYK-2200型 機電一體化數控編程實驗室設備（教學生產兩用型）采用現代電子技術對機械設備進行自動或半自動化控制，它將是機械行業中新的增長點，更是機械行業的發展趨向。圍繞著這個新的方向，各類機電院校都紛紛開設了機電一體化專業課程，用來培養二十一世紀的機械人才。該實驗室是為配合機電一體化教學的模擬生產/教學型實驗設備，針對數控機床的編程與操作面設計，使學員不須使用數控機床就可進行數控機床的編程與操作。一個實驗室可能有若干臺數控機床，而一個班的學員可能有20-50名，不可能每個學員都有一臺機床進行操作練習，同時，學員在熟悉機床之前，為了避免操作失誤，也應進行預先練習。實驗室采用WA9801數控車/銑二用編程器就是為這個目的而設計，以盡量低的成本滿足實驗要求。
WA-9801數控車/銑二用編程器主要特點
1、車、銑兩種機床的編程實習于一臺設備上進行，采用16位處理器與大規模集成電路，輕觸膜鍵盤，14”CRT可靠性高，性能好。
2、保留了TYK-6135型數控車床和TYK-125型銑床的全部功能和操作界面。
3、以人機對話方式進行屏幕編輯，編程格式符合國際。
4、圖像模擬零件加工過程，刀具運行路徑顯示。
5、手動控制主軸啟停、刀架進給、自動換刀、進給量及主軸無級變速。
6、指令檢索及編程錯誤自檢。
7、實時控制零件加工過程，加工程序跟蹤、機床狀態實時顯示。
機電一體實驗室應滿足一個班的學員同時進行實驗，根據學員的人數其基本配置也略不同。
一般來說，數控車床與數控銑床相比各有特點。從功能上講，銑床的功能應比車床復雜，可以實現多種數控加工的原理性實驗。而數控車床則是量大而廣的應用機床，其社會保有量主于銑床，是數控教學培訓的重要內容。
本實驗室根據學員的知識，循序漸進
1、學員在編程器上進行數控編程練習，掌握數控編程的方針，針對典型零件編制加工程序，進行圖形仿真，找出錯誤，直至完美。
2、在編程器上進行數控機床的操作，使用，編程，掌握數控系統的各個體系，如：機床操作編程、參數體系、機床對刀、工件加工等必備的基本技能。
3、學員分期分批在數控機床上在空運狀態下熟悉機床的實際操作方法，數控系統的使用方法，使之有感性認識。
4、挑選一批比較典型的學員，在老師指導下，在數控機床上進行工件加工練習，以加工出合格的工件為準。
本實驗室設備強調學員的動手能力，盡量貼近實際，創造一種氣氛，是各種大中院校首選取的模擬生產/教學型實驗設備。
| LG-6132型數控車床技術參數 | LG-6140數控車床技術參數 | ||
|
床身上*大工件回轉直徑 |
320 |
床身上*大工件回轉直徑 |
400mm |
|
TYK-240 教學生產兩用型數控銑床
|
TYK-125 教學生產兩用型數控銑床
|
|||
|
工作臺面積
T型槽 工作臺*大承重 X向行程 Y向行程 Z向行程 X向快速移動速度 Y向快速移動速度 Z向快速移動速度 主軸電機功率 主軸端面至工作臺面的距離 主軸*高轉速 選用刀具直徑范圍 定位精度 重復定位精度 數控系統控制軸數 機床外形尺寸(長寬高) 重量 |
mm
個 Kg mm mm mm Kw mm rpm mm mm mm 軸 mm Kg |
400×2400
12 30 400 200 250 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 0.55 15-215 6000 6 0.02 0.005 3 1120×1170×1500 900 |
主軸孔錐度
主軸轉速范圍 主電機功率 工作臺面積(長×寬) 工作臺三向行程(X、Y、Z) 主軸端面至工作臺距離 工作臺允許*大承重 銑削進給速度范圍(三向) 三向步進電機扭矩 *小設定單位 定位精度 重復定位精度 編程方式 控制軸數 聯動軸數 零件程序容量 外型尺寸(長×寬×高) 重量 |
Bt30
145-3000rpm(無級調速) 1.5KW 840mm×250mm 480mm×250mm×250mm 100-350 150kg (12-2000)mm/min 12Nm 0.005mm +-0.02mm/300mm 0.01mm ISO代碼、鍵盤錄入、后臺編輯 三軸+主軸變頻控制 三軸三聯動 56K(約3000段程序) 1200mm×900mm×1410mm 650kg |
實驗室標準配置推薦
|
一般配置套
|
數控銑床
|
數控車床
|
數控編程器及桌
|
|
36座18桌
|
1臺
|
1臺
|
18桌
|
|
24座12桌
|
1臺
|
1臺
|
12桌
|
|
每桌
|
/
|
/
|
1桌
|
注：（1）實驗桌一張為二座（或三座），車/銑二用編程模擬器一套，編程顯示屏，鍵盤，車/銑《編程與操作》手冊各一份，凳2張。
