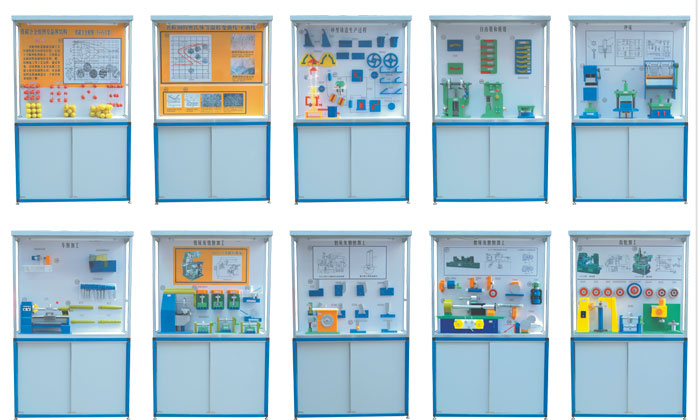

TYK-116型《公差配合》示教陳列柜
公差配合是一項影響大、涉及面廣的重要技術基礎標準，它是實現零、部件互換必備條件，學好這門課程對掌握技術、指導生產，完成本職工工作有著重要意義。TYK-116型《公差配合》示教陳列柜模型采用進口有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。TYK-116型《公差配合》示教陳列柜共分六個柜，有第一代和第二代兩種形式。 TYK-116型《公差配合》示教陳列柜配置 序號與名稱 陳 列 柜 內 容 第一柜量具使用 百分表 帶測深桿游標卡尺 外徑千分尺 深度游標卡尺 鋼扁尺 外徑卡尺 內徑卡尺 塞規 環規 高度游標卡尺 第二柜直線與平面度 直線度（在任意方向上ａ） 直線度（在任意方向上ｂ） 直線度（在給定平面內ａ） 直線度（在給定平面內ｂ） 直線度（在給定平面內ｃ） 直線度（在給定平面內ｄ） 直線度（在給定方向上 1 ） 直線度（在給定方向上 2 ） 三點接觸式 四點接觸式 五點接觸...
分類：
分享
相關產品
描述
公差配合是一項影響大、涉及面廣的重要技術基礎標準，它是實現零、部件互換必備條件，學好這門課程對掌握技術、指導生產，完成本職工工作有著重要意義。TYK-116型《公差配合》示教陳列柜模型采用進口有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。TYK-116型《公差配合》示教陳列柜共分六個柜，有第一代和第二代兩種形式。
TYK-116型《公差配合》示教陳列柜配置
|
序號與名稱
|
陳 列 柜 內 容
|
|
第一柜
量具使用 |
百分表 帶測深桿游標卡尺 外徑千分尺 深度游標卡尺 鋼扁尺 外徑卡尺 內徑卡尺 塞規 環規 高度游標卡尺
|
|
第二柜
直線與平面度 |
直線度（在任意方向上ａ） 直線度（在任意方向上ｂ） 直線度（在給定平面內ａ） 直線度（在給定平面內ｂ） 直線度（在給定平面內ｃ） 直線度（在給定平面內ｄ） 直線度（在給定方向上 1 ） 直線度（在給定方向上 2 ） 三點接觸式 四點接觸式 五點接觸式 *小區域法三件 平面度ａ 平面度ｂ 給定平面內的直線度誤差 1 給定方向內的直線度誤差 2
|
|
第三柜
對稱度與位置度及跳動 |
3 面的位置度 3 斜向圓跳動 徑向圓跳動 復合位置度 端面全跳動 對稱度（ 4 面對線ａ） 對稱度（ 4 面對線ｂ） 對稱度（ 1 面對面） 對稱度（ 2 線對面） 面的位置度誤差 面對基準軸線（或中心線）的對稱度 點的位置度誤差判定 點的位置度（在任意方向） 線的位置度（在任意方向ａ） 線的位置度（在任意方向ｂ） 線的位置度（互相垂直的兩個方向）
|
|
第四柜
圓度與圓柱度及線輪廓度 |
圓度ａ 圓度ｂ 圓柱度 線輪廓度ａ 線輪廓度ｂ圓度誤差判定ａ 圓度誤差判定ｂ 圓度誤差判定ｄ 圓度誤差判定ｃ 圓柱誤差評定（三點接觸式） 圓柱度誤差評定（四點接觸式） 圓柱度誤差評定（五點接觸式） 圓柱度誤差評定（*小區域法） 輪廓度誤差評定
|
|
第五柜
傾斜度與同軸度 |
在給定方向上（線對線ａ） 在給定方向上（線對線ｂ） 在給定方向上（線對線ｃ） 在給定方向上（面對面） 在給定方向上（面對線） 在任意方向上（線對面） 同軸度ａ 同軸度ｂ 同軸度ｃ 同軸度誤差判定 線對基準平面的傾斜度誤差 傾斜度誤差判定 面對基準直線的傾斜度誤差 線對基準直線的傾斜度誤差ａ 線對基準直線的傾斜度誤差ｂ
|
|
第六柜
面輪廓度與平行度及垂直度 |
在任意方向上（線對面） 互相垂直的兩個方向（線對面） 一個方向（線對面） 一個方向（面對線） 一個方向（面對面） 面輪廓度 至少三點接觸 至少二點接觸 線對基準直線的平行度誤差ａ 線對基準平面的垂直度誤差ｂ 面對基準直線的平行度誤差 面對基準平面的平行度誤差 面對基準平面的垂直度誤差 一個方向面對面 一個方向（線對線ｄ） 一個方向（面對線） 一個方向（線對線ａ） 一個方向（線對面）
|
