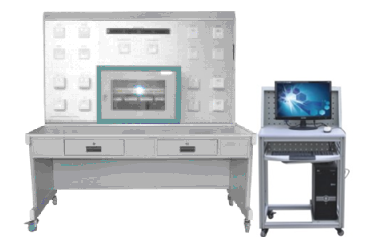

TYK-B01B型 綜合布線室內水平工作區及計算機系統實訓裝置以開放式標準機架、網絡設備、高級鋁型材支架、網孔掛板、電源控制器、單口面板、雙口面板、四口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（ST）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、光纖跳線、光纖跳線、光纖跳線、語音跳線、數據跳線、光纖適配器、光纖適配器、光纖適配器、110式100回線高頻接線模塊盤、110式200回線高頻接線模塊盤、IDC語音模塊、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、超五類4對UTP電纜、五類25對UTP電纜、110型接線工具、110型接線工具、交換機、光纖收發器、網絡測試儀、100Mbps網卡、光纖網卡、軟件系統、實訓考核系統、輔材及工具等組成。外形：1580㎜×1580㎜×1900㎜。
        TYK-B01B型 綜合布線室內水平工作區及計算機系統實訓裝置能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。

一、設備參數及性能：
1、裝置組成：
      TYK-B01B型 綜合布線室內水平工作區及計算機系統實訓裝置全部元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。
（1）超五類24口配線架

正面

背面

（2）1.75”線路管理
    語音配線架采用19英寸機架式模塊化配線架（100對）。
    在語音主干采用3類50對規格的大對數語音干線電纜，以主機房為中心，星型輻射至各樓層配線間。而德特威勒的UNINET系列Cat.3大對數電纜用于建筑物垂直干線和建筑物間的干線的語音傳輸，特性阻抗100ohm，提供25/50/100對三種選擇，采用IEC色標方案，（3）UNINET CAT.3特性：

2、系統實訓功能：
能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
3、系統技術指標：
工作電壓：9V干電池
整機容量：0W
外型尺寸：150×70×180cm3
安全保護：9V低電壓
故障設置：具有故障設置系統
二、實訓項目
1、設備間子系統實踐；
2、工作區子系統實踐；
3、管理區子系統實踐；
4、配線區子系統實踐
5、干線（垂直）子系統實踐
6、水平子系統實踐
7、干線子系統實踐；
8、網絡評測與連接實踐；
9、門禁的接線
10、考勤的接線
11、獨立模塊的獨立認識、接線；
12、數字電視接線實踐、建筑群子系統實踐；
13、數據模塊、語音模塊、光纖模塊制作實踐；
14、數據、語音安裝調試實踐；
15、數據、語音通信、交換傳輸實踐；
16、系統整合的接線、設置、操作和演習
17、交換機、光纖收發器網絡測試儀的實踐
18、采用T568A、568B兩種標準壓接模塊操作
19、采用T568A、568B兩種標準制作水晶頭實訓項目
20、打線工具的使用操作
21、信息面板及防塵蓋的安裝操作
22、配線架的安裝操作
23、標準墻柜設備安裝操作
24、在超五類跳線壓接線操作
25、標記、理線、打線、軋線操作
26、線路故障的判斷與處理
27、線路的測試實訓項目
28、測試報告的制作實訓項目
29、按線路圖將各部分連線
30、設計并安裝一個簡易應用系統
三、配置清單
