TYK-LLN02型 雷諾實驗裝置
一、技術參數：1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。2、透明有機玻璃觀察管：內徑Φ15mm。3、實驗水箱容積40L透明有機玻璃制作，帶有穩壓溢流口。4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。5、指示液為紅墨水或其它顏色鮮艷的液體。6、TYK-LLN02型 雷諾實驗裝置框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。7、雷諾實驗裝置外形尺寸：1500×450×2000mm（長×寬×高）,框架為可移動式設計，帶腳輪及禁錮腳。二、主要配置： 雷諾實驗裝置由有機玻璃水槽、示蹤劑盒、示蹤劑流出管、細孔噴嘴、玻璃觀察管、計量水箱、刻度標尺、秒表、玻璃溫度計、不銹鋼框架組成。三、實驗?zāi)康模?、觀察流體在管內流動的兩種不同型態。2、觀察湍流狀態下管路中流體速度分布狀態。3、測定流動形態與雷諾數Re之間的關系及臨界雷諾數值。四、參考圖片...
分享
描述
一、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、透明有機玻璃觀察管：內徑Φ15mm。
3、實驗水箱容積40L透明有機玻璃制作，帶有穩壓溢流口。
4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。
5、指示液為紅墨水或其它顏色鮮艷的液體。
6、TYK-LLN02型 雷諾實驗裝置框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
7、雷諾實驗裝置外形尺寸：1500×450×2000mm（長×寬×高）,框架為可移動式設計，帶腳輪及禁錮腳。
二、主要配置：
雷諾實驗裝置由有機玻璃水槽、示蹤劑盒、示蹤劑流出管、細孔噴嘴、玻璃觀察管、計量水箱、刻度標尺、秒表、玻璃溫度計、不銹鋼框架組成。
三、實驗?zāi)康模?/strong>
1、觀察流體在管內流動的兩種不同型態。
2、觀察湍流狀態下管路中流體速度分布狀態。
3、測定流動形態與雷諾數Re之間的關系及臨界雷諾數值。

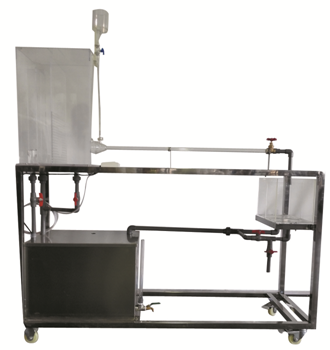

四、參考圖片
