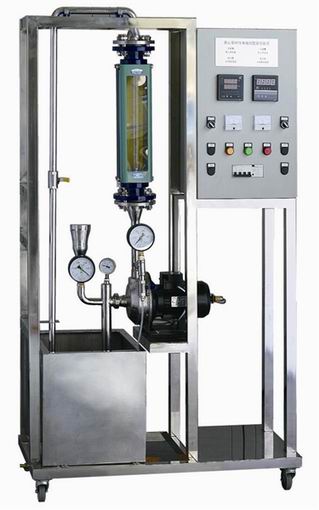

TYK-LXB型 離心泵特性實驗裝置
一、功能：1、 了解裝置的基本結構及工藝流程。2、 測定恒定轉速條件下泵的揚程(H)、軸功率(N)及效率(η)與泵的流量(Q)間的關系曲線。3、 熟練掌握離心泵的操作要領及工作原理。 二、主要配置：蓄水箱、離心泵、流量計、壓力表、真空表、功率表、管道、閥門、實驗臺架及控制屏等。三、技術參數：1、蓄水箱：為優質PVC或不銹材質，容積約40L。2、離心泵：流量6 m3/h,揚程15m，功率370W。3、流量計：流量測量采用管道式轉子流量計測量，連接方式：法蘭。4、壓力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。5、功率測量：數字型功率表，精度1.0級。6、實驗所用的流體為水，循環使用，充分節約水資源。7、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。8、外形尺寸：1250×500×1700mm。 ◆ 相關實驗裝置： TYK-BNL型 伯努利方程儀實驗裝置 TYK-GLBK型 恒壓板框過濾實驗裝置 TYK-GZDD型 洞道干燥實驗裝置 TYK-FLFJX型 非均...
分享
相關產品
描述
一、功能：
1、 了解裝置的基本結構及工藝流程。
2、 測定恒定轉速條件下泵的揚程(H)、軸功率(N)及效率(η)與泵的流量(Q)間的關系曲線。
3、 熟練掌握離心泵的操作要領及工作原理。
二、主要配置：
蓄水箱、離心泵、流量計、壓力表、真空表、功率表、管道、閥門、實驗臺架及控制屏等。
三、技術參數：
1、蓄水箱：為優質PVC或不銹材質，容積約40L。
2、離心泵：流量6 m3/h,揚程15m，功率370W。
3、流量計：流量測量采用管道式轉子流量計測量，連接方式：法蘭。
4、壓力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。
5、功率測量：數字型功率表，精度1.0級。
6、實驗所用的流體為水，循環使用，充分節約水資源。
7、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
8、外形尺寸：1250×500×1700mm。
