一、概 述

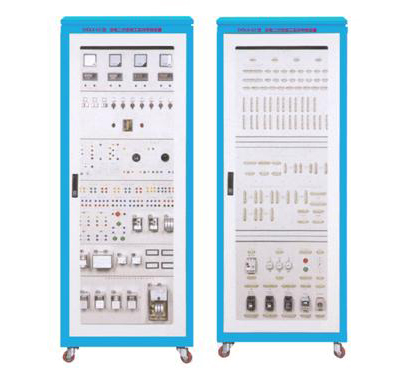

       TYK -DLX07型 電力電氣及二次部分實訓考核裝置 是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而開發的產品，其中電氣設備主要包括互感器和開關電器，采用實物，配有與該實物相關的安裝接線和運行操作，增強了感性認識，強化了現場應用知識；二次部分主要包括斷路器的控制回路與信號回路；中央信號和其他回路等。本裝置適用于發電、供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護及二次回路的設計、安裝和運行的工程技術人員參考。
二、實訓項目
（一） 互感器實訓項目
1. 電壓互感器特性測試
2. 電壓互感器接線方式
3. 電流互感器特性測試
4. 電壓互感器接線方式
（二） 開關電器實訓項目
5. 塑殼斷路器的原理與接線
6. 隔離開關的原理與接線
7. 負荷開關的原理與接線
8. 自動重合閘的原理與接線
（三） 二次部分實訓項目
9. 信號繼電器
10. 中間繼電器
11. 沖擊繼電器
12. 閃光繼電器
13. 斷路器的基本控制回路
14. 斷路器的防“跳躍”閉鎖回路
15. 燈光監測的斷路器的控制回路
16. 燈光和音響監視的斷路器控制回路
17. 有信號繼電器的信號起動回路
18. 重復動作手動復歸的中央信號裝置
19. 重復動作自動復歸的中央信號裝置
20. 閃光信號裝置
（四） 考核項目
21. 音響監視的斷路器控制回路
22. 不重復動作的中央信號裝置
23. 自動重合閘前加速保護

LG-DLX07A型 變電二次安裝工實訓考核裝置

 一、特 點
1.全面性：基本覆蓋變電二次安裝工 初級、中級、高級至高級技師中的考核鑒定項目；
2.開放性：整套裝置采用實物與半實物相結合的模式，所有器件、電路均可由學生（員）自主安裝、接線調試，能全面考核學生（員）的實際動手能力，適合教學和培訓使用。
二、技術指標
1.輸入電源：三相五線～380V±10% 50Hz
2.工作環境：溫度-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜3kVA
三、實訓項目
變電二次安裝工常用材料及器具實訓部分
1.二次專業常用絕緣材料的認知
2.二次專業常用工器具的認知
3.萬用表、兆歐表的認知
變電二次安裝二次電氣設備實訓部分
1.電壓互感器的安裝與多種二次接線方式認知
2.電流互感器的安裝與多種二次接線方式認知
3.典型控制開關的安裝與認知
4.變電站盤用儀表的安裝與認知
5.變電站保護型電流、電壓繼電器的安裝與認知
6.變電站保護型中間、時間繼電器的安裝與認知
7.變電站保護型信號繼電器的安裝與認知
變電二次隔離開關閉鎖電路實訓部分
1.隔離開關位置指示電路接線實訓
2.單母線系統的隔離開關閉鎖接線實訓
3.單母線分段帶旁母的隔離開關閉鎖接線實訓
4.雙母線系統的隔離開關閉鎖接線實訓
5.帶接地刀閘的母線斷路器隔離開關操作閉鎖回路接線實訓
6.帶接地刀閘的輸電線路隔離開關操作閉鎖回路接線實訓
變電二次斷路器控制及繼電保護中央信號回路實訓部分
1.具有燈光監視的變電站斷路器控制回路實訓
2.具有音響監視的變電站斷路器控制回路實訓
3.斷路器“防跳躍”閉鎖控制回路實訓
4.有信號繼電器的信號起動回路實訓
5.變電站二次信號回路（不重復動作信號回路）接線實訓
6.變電站二次信號回路（重復動作信號回路）接線實訓
7.小容量變電站中央信號回路接線實訓
8.變電站直流閃光母線裝置實訓
9.電動機的Y-△啟動控制電路接線實訓
10.變電站線路無時限電流速斷保護接線實訓
11.變電站線路帶時限電流速斷保護接線實訓
變電二次自動裝置回路實訓部分
1.變電站線路自動重合閘保護實訓
2.變電站線路自動重合閘前加速保護實訓
