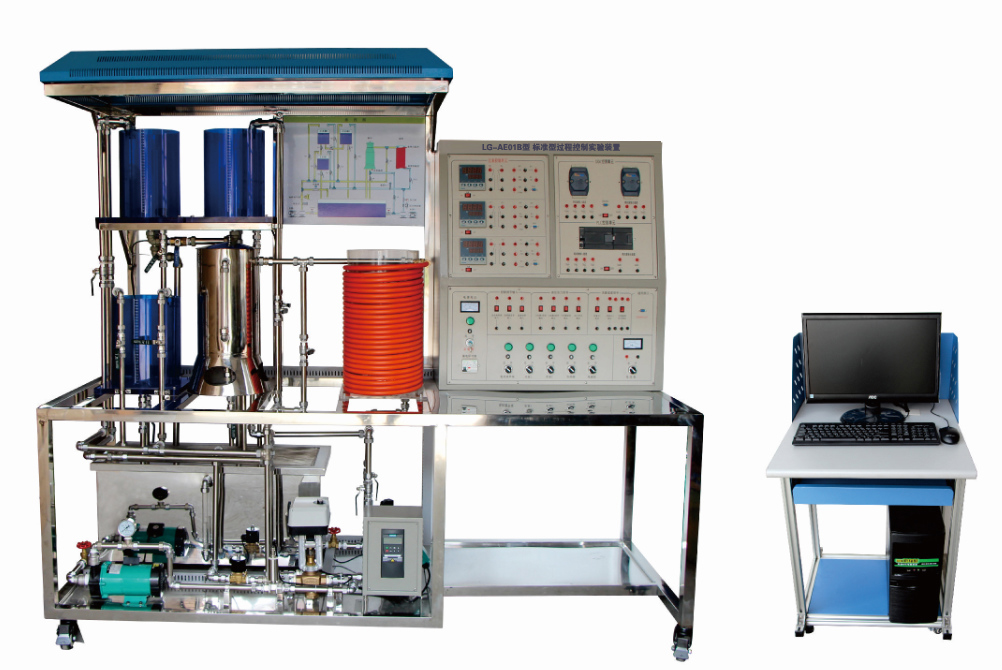

一、系統組成
? ?過程控制包括一組有機玻璃三（兩）容水箱，每個水箱裝有液位傳感變送器；同時具有兩路供水系統，一路由進口動力水泵、調節閥、電磁流量計組成，另一路由變頻器、進口動力水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只由帶夾套鍋爐、防干燒裝置組成的常壓電加熱鍋爐。鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件。

?

1、過程控制控制對象
? 不銹鋼儲水箱
? 有機玻璃三容水箱
? 不銹鋼帶夾套電加熱鍋爐
2、過程控制系統動力設備
? 德國循環單相泵
? 電加熱管
3、過程控制檢測傳感器
? 擴散硅壓力液位傳感變送器
? 渦輪流量計和流量積算儀
? 電磁流量計
? Pt100熱電阻溫度測量變送器
4、過程控制執行機構
? 單相可控硅調壓裝置，用于調節電加熱管的加熱功率；
? 調節閥，用于調節一路供水的流量；
? 變頻器，通過調節離心泵的轉速以控制另一路供水的流量。
5、標準型過程控制實驗裝置控制系統
? 帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
? 帶通訊智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；（選配）
? 西門子可編程邏輯控制器S7-200等
6、過程控制軟件系統
? DDC系統實驗軟件
? 儀表系統實驗軟件
? PLC系統實驗軟件
? MCGS5.5監控與組態軟件（正版64點）
7、過程控制設備其他指標
? 供電電源：交流電，單相三線220V
? *大功耗：3.0KW
? 設備尺寸：1520×700×1900
二、過程控制實驗系列
? ? 過程控制基于上述實驗裝置可完成以下控制實驗，具體包括：
1、過程控制系統組成認識實驗
? 過程控制系統的組成、硬件認識與信號連接操作
? 智能調節儀表、智能變送儀表等智能儀表的操作與參數設定
? 傳感變送器的校正零點遷移與量程調整
? 電動調節閥的流量特性測試
? 變頻調速進口動力水泵的流量特性測試
2、液位控制系列實驗
? 電動調節閥支路流量的單回路PID控制
? 變頻調速進口動力水泵支路流量的單回路PID控制
? 兩支路流量的單閉環比值控制與雙閉環比值控制
? 單容液位對象的特性測試與單回路PID控制
? 雙容液位對象的特性測試與單回路PID控制
? 上下（中）水箱液位串級控制
? 單容或雙容液位的位式控制
? 單容或雙容液位的模糊控制
? 上下（中）水箱液位的超弛控制
3、溫度控制系列實驗
? 內膽溫度對象的特性測試
? 內膽溫度的單回路PID控制
? 夾套溫度對象的特性測試
? 夾套溫度的單回路PID控制
? 夾套溫度與內膽溫度的串級控制
? 夾套或內膽溫度的位式控制
? 夾套或內膽溫度的模糊控制
? 夾套與內膽溫度的超弛控制
