LGH-HJ12型 工業機器人焊接實訓平臺

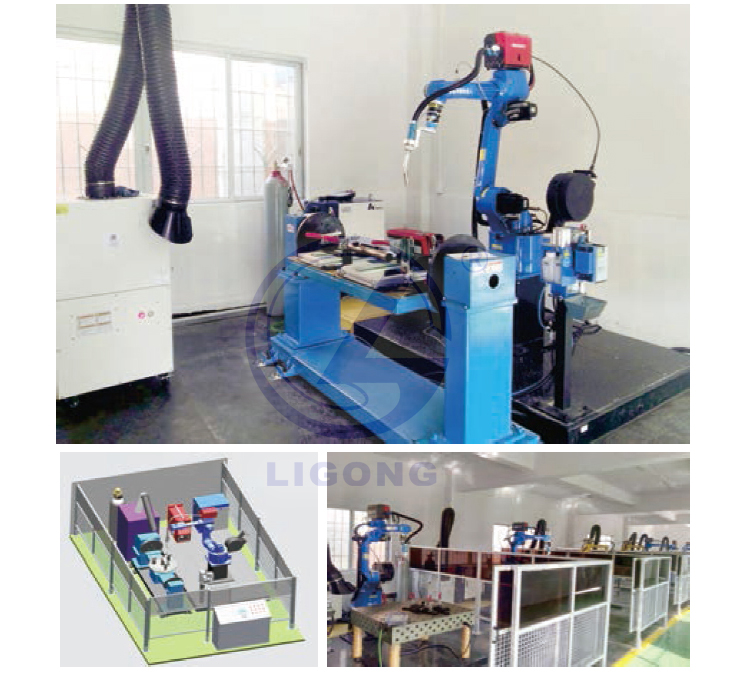

? ? LGH-HJ12型 工業機器人焊接實訓平臺由LG-ZN612型工業機器人和焊機，送絲機，焊槍及清槍裝置，保護氣體設備，工作臺、工裝夾具、變位機，安全系統（圍欄、光柵、自動門、門鎖等），排煙系統等組成。工業機器人焊接工作站可以完成不同工件的直縫焊，船型焊，弧形焊等工作：利用計算機控制下的連續軌跡或者點位控制、焊接跟蹤技術、焊接檢測技術等，實現生產中各種焊接需求。 一、配置清單 序號 名稱及規格 單位 數量 備注 1 LG-ZN612型工業機器人 套 1 LIGONG 2 焊接電源 臺 1 麥格米特 3 工件翻轉臺 臺 1 ? 4 控制系統 套 1 LIGONG 5 機器人焊槍 套 1 TBI 6 安全圍欄 套 1 ? 7 保護氣體 冰 1 ? 二、LG-ZN612型工業機器人技術參數 工業機器人 LG-ZN612 自由度 6 額定負載 12Kg *大工作半徑 1555mm 重復定位精度 ±0.06mm 運動范圍 J1 ±168° J2 -170°/+75° J3 +40°/ +265° J4 ±180° J5 ±108° J6 ±360° 額定速度 J1 148°/s,2.58rad/s J2 148°/s,2.58rad/s J3 148°/s,2.58rad/s J4 360°/s,6.28rad...
分類：
分享
描述
? ? LGH-HJ12型 工業機器人焊接實訓平臺由LG-ZN612型工業機器人和焊機，送絲機，焊槍及清槍裝置，保護氣體設備，工作臺、工裝夾具、變位機，安全系統（圍欄、光柵、自動門、門鎖等），排煙系統等組成。工業機器人焊接工作站可以完成不同工件的直縫焊，船型焊，弧形焊等工作：利用計算機控制下的連續軌跡或者點位控制、焊接跟蹤技術、焊接檢測技術等，實現生產中各種焊接需求。
一、配置清單
二、LG-ZN612型工業機器人技術參數
三、實訓項目
1、工業機器人基本操作
2、工業機器人示教教學
3、TCP標定教學
4、建立工件坐標系教學
5、簡單軌跡連續軌跡空間復雜軌跡示教！
6、工業機器人基本指令操作和位置設置
7、工業機器人焊接操作應用培訓
8、工業機器人離線編程實訓綜合應用
| 序號 | 名稱及規格 | 單位 | 數量 | 備注 |
| 1 | LG-ZN612型工業機器人 | 套 | 1 | LIGONG |
| 2 | 焊接電源 | 臺 | 1 | 麥格米特 |
| 3 | 工件翻轉臺 | 臺 | 1 | ? |
| 4 | 控制系統 | 套 | 1 | LIGONG |
| 5 | 機器人焊槍 | 套 | 1 | TBI |
| 6 | 安全圍欄 | 套 | 1 | ? |
| 7 | 保護氣體 | 冰 | 1 | ? |
| 工業機器人 | LG-ZN612 | |
| 自由度 | 6 | |
| 額定負載 | 12Kg | |
| *大工作半徑 | 1555mm | |
| 重復定位精度 | ±0.06mm | |
| 運動范圍 | J1 | ±168° |
| J2 | -170°/+75° | |
| J3 | +40°/ +265° | |
| J4 | ±180° | |
| J5 | ±108° | |
| J6 | ±360° | |
| 額定速度 | J1 | 148°/s,2.58rad/s |
| J2 | 148°/s,2.58rad/s | |
| J3 | 148°/s,2.58rad/s | |
| J4 | 360°/s,6.28rad/s | |
| J5 | 225°/s,3.93rad/s | |
| J6 | 360°/s,6.28rad/s | |
| *高速度 | J1 | 197.33°/s,3.44rad/s |
| J2 | 197.33°/s,3.44rad/s | |
| J3 | 197.33°/s,3.44rad/s | |
| J4 | 600°/s,10.47rad/s | |
| J5 | 375°/s,6.54rad/s | |
| J6 | 600°/s,10.47rad/s | |
| 容許慣性矩 | J6 | 0.17kg㎡ |
| J5 | 1.2kg㎡ | |
| J4 | 1.2kg㎡ | |
| 容許扭矩 | J6 | 15Nm |
| J5 | 35Nm | |
| J4 | 35Nm | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 6米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 3.8kVA | |
| 額定功率 | 3kW | |
| 額定電壓 | 3相AC380V | |
| 額定電流 | 5.4A | |
| 本體防護等級 | IP54/IP65（手腕） | |
| 安裝方式 | 地面安裝、側掛安裝 | |
| 本體重量 | 196kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜尺寸 | 650mm（寬）×580mm（厚）×940mm（高）-立式 | |
| 控制柜重量 | 130KG | |
1、工業機器人基本操作
2、工業機器人示教教學
3、TCP標定教學
4、建立工件坐標系教學
5、簡單軌跡連續軌跡空間復雜軌跡示教！
6、工業機器人基本指令操作和位置設置
7、工業機器人焊接操作應用培訓
8、工業機器人離線編程實訓綜合應用
