一、設備概述

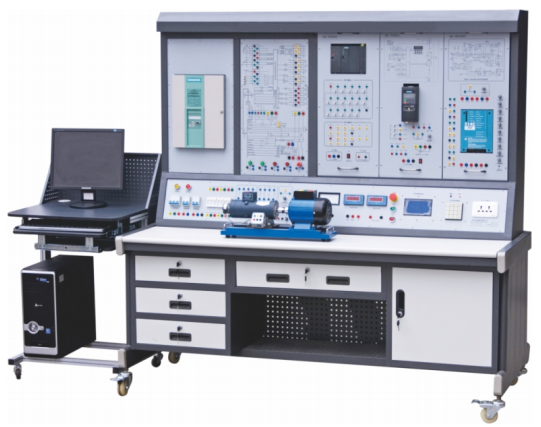

? ? LGY-JL01A型 工業交直流調速系統實訓裝置是依據《電力拖動自動控制系統》、《直流調速》、《交流變頻調速》、《高級維修電工（交直流調速部分）》教材大綱的要求研制，為適合高等院校、職業培訓技術院校電機及驅動相關專業課程。交直流調速實驗裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的技能實訓，使學員掌握交流電動機變頻控制各種典型的工作狀態及對直流調速裝置主回路、控制回路和直流電動機負載的精心設計及各種典型的工作狀態。
二、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1800mm×760mm×1770mm；
4、整機功耗：≤1.5 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、裝置特點:
本裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的精心設計，使學員通過實驗掌握交流電動機變頻控制各種典型的工作狀態；通過對直流調速裝置主回路、控制回路和直流電動機負載的精心設計，使學員通過實訓掌握直流電動機調速各種典型的工作狀態。
四、主要組件：
1、TS電源控制屏：
(1)?交流電源：提供三相380V交流電源，同時可得到單相0～250V可調電源。交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有1只指針式交流電壓表，通過切換開關指示三相電網電壓。
（2）穩壓電源模塊：
1）1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電壓表指示。
2）提供直流5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。
（3）儀表模塊：
1）設有交流電壓表一只，量程0-450V，3為半數顯。
2）設有交流電流表一只，量程0-5A，3為半數顯。
3）設有直流電壓表一只，量程0-±300V，3為半數顯。
4）設有直流電流表一只，量程0-±5A，3為半數顯。
（4）設有啟動，停止，急停按鈕各1個。
（5）控制屏正面大凹槽內，設有兩根圓管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌凳：
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1電機導軌，測速系統及轉速表：包括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、DK40 歐陸514C直流調速系統（16A）包括歐陸514C直流調速系統（16A）主機及外圍調速組件。
5、ACM-1 西門子MM440變頻調速器包括西門子MM440變頻調速器主機（0.75KW）及外圍調速組件。
6、并（他）勵式直流電機1臺，220V/400W/1500r/min。
7、直流發電機1臺，220V/400W、1500r/min。
8、三相異步電機380V/220V/370W。
9、直流電壓表0~300V
10、電樞電壓表0~300V
11、電樞電流表0~5A
12、勵磁電流表500mA
13、可調大功率磁盤電阻負載。
14、直流勵磁電源0-220V/1A。
15、示波器隔離電源模塊。
四、實訓項目：
（一）交流電機變頻調速系統實訓（西門子MM440主機）
1、交流電機的認識（銘牌）及冷態電阻的測量
2、西門子MM440變頻器裝置的面板認識
3、西門子MM 440變頻器參數設置
4、西門子MM 440變頻器基本操作方法
5、西門子MM 440變頻器數字量控制三段速運行
6、西門子MM 440變頻器數字量控制七段速運行
（二）直流電機調速系統實訓
1、直流電機的認識（銘牌）及冷態電阻的測量
2、直流電機的正反轉
3、歐陸514C直流調速器裝置的面板認識
4、歐陸514C直流調速器裝置開關設置
5、歐陸514C直流調速器電壓，電流雙閉環不可逆調速系統
6、歐陸514C直流調速器轉速，電流雙閉環不可逆調速系統
7、歐陸514C直流調速器電壓，電流雙閉環可逆調速系統
8、歐陸514C直流調速器轉速，電流雙閉環可逆調速系統
