一．功能及特點說明

1、機床總體布局

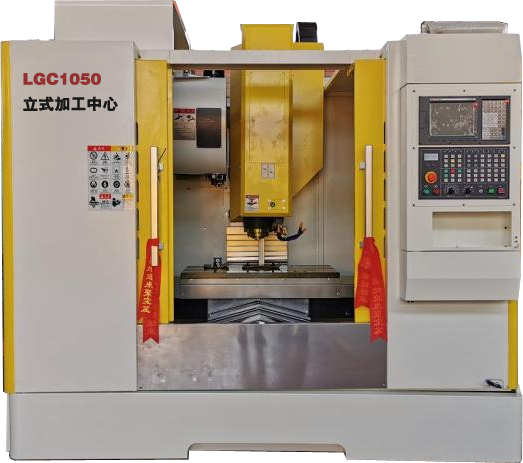

TYK1050型立式加工中心采用立式框架布局，  立柱固定在床身上，主軸 箱沿立柱上下移動(Z 向)、滑座沿床身縱向移動(Y 向)、工作臺沿滑座橫向移動(X 向)的結構。床身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型 為樹脂砂工藝，兩次時效處理消除應力。經過優化設計，提高整機的剛度和穩 定性，有效抑制了切削力導致機床的變形和振動。

2、拖動系統

三軸導軌副采用進口直線導軌，動靜摩擦力小，靈敏度高，高速振動小， 低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。三軸伺服電機經彈性聯軸節與高精度絲杠直聯，  減少中間環節，實現無間 隙傳動，進給靈活、定位準確，傳動精度高。Z 軸伺服電機帶有自動抱閘功能， 在斷電的情況下， 能夠自動抱閘將電機軸 抱緊，使之不能轉動，起到安全保護的作用。

3、主軸組

主軸組采用臺灣專業廠家生產， 具有高精度， 高剛性。軸承采用 P4 級主軸 專用軸承， 整套主軸在恒溫條件下組裝完成后， 均通過動平衡校正及跑合測試， 提高了整套主軸的使用壽命及可靠性高。主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，  可 實現主軸定向和剛性攻絲功能。

4、刀庫

采用圓盤式機械手刀庫， 安裝在立柱側面， 換刀時刀盤由滾子凸輪機構驅  動及定位，主軸到達換刀位置后，由機械手換刀裝置（ATC）完成還刀和送刀， ATC 為滾齒凸輪機構， 經過預壓后能夠高速無噪音運轉， 使換刀過程快速準確。

5、切削冷卻系統

配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，主軸箱端面配有冷 卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過 M 代碼或 控制面板進行控制。配置清潔氣槍，用來清潔機床。

6、氣動系統

氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件 損傷和腐蝕。電磁閥組通過 PLC 程序控制，  保證主軸松刀、主軸中心吹氣、主 軸夾刀、主軸風冷等動作能夠快速準確的完成。

7、機床防護

機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌 和絲杠免受磨損和腐蝕。

8、潤滑系統

導軌、絲杠副均采用中央集中自動稀油潤滑， 各個節點配有定量式分油器， 定時定量向各潤滑部位注油， 保證各滑動面均勻潤滑， 有效的減少了摩擦阻力， 提高了運動精度，保證了絲杠副和導軌的使用壽命。

9、排屑系統

Y 軸分體式防護結構使加工過程中產生的鐵屑直接落到床身上， 床身內部大 斜面結構使得鐵屑很順利的滑落到水箱中抽屜式排屑盒里，然后定期將裝滿鐵 屑的排屑盒抽出進行人工清理，簡單實用而且經濟性好。

10、機床工作條件

（1）電源：380V±10%   50HZ±1%   三相交流電

（2）使用溫度：5℃-40℃

（3）最佳環境溫度：15℃-25℃

（4）相對濕度：40-75%

（5）氣源壓力：0.5-0.8Mpa

二、主要規格及技術參數

三、主要配置明細
